Начиная с версии VideoCAD 16 самым простым, полным и точным является способ самостоятельного добавления оборудования в Базу оборудования с помощью Искусственного интеллекта. Этот способ не требует никаких особых знаний. Вы можете быстро добавить любое оборудование и тут же включать его в проекты используя все способности VideoCAD.
Ниже описаны принципы ручного добавления моделей, единственно возможного в предыдущих версиях VideoCAD:
Чтобы самостоятельно добавить новую марку оборудования в Базу оборудования VideoCAD:
1. Откройте Таблицы оборудования кнопкой
Таблицы оборудования на Панели инструментов Графического окна;
2. Переключитесь на вкладку База оборудования;
3. Кликните кнопку Оборудование>+New на Панели инструментов внизу окна Таблицы оборудования;

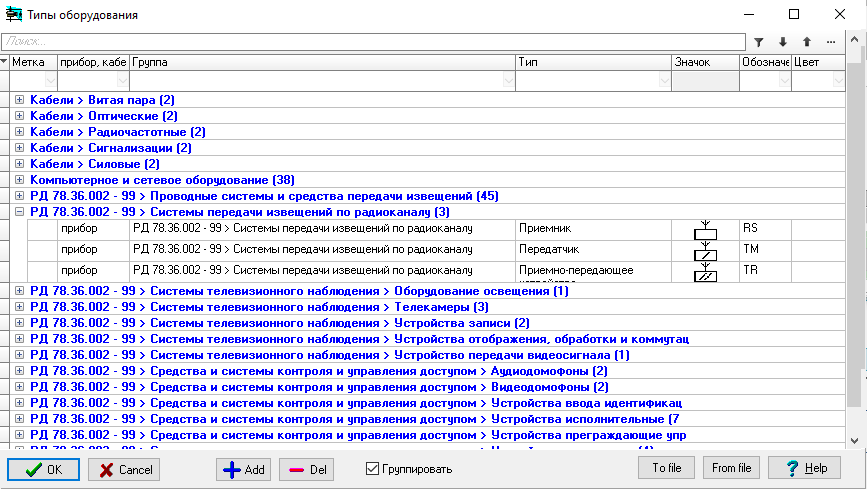

Откроется библиотека Типы оборудования.
Если кнопка +New неактивна, вы не можете редактировать таблицу, проверьте статус кнопки Разрешить/ запретить редактирование в нижнем левом углу. Она должна быть красной
. Если она синяя, кликните по ней чтобы разрешить редактирование таблицы.
При поиске подходящего типа можно пользоваться поиском, фильтрацией и сортировкой, также как в Базе оборудования.
Если для добавляемого оборудования в библиотеке Тип оборудования нет подходящего типа, то можно добавить новый тип в библиотеку:
Порядок добавления нового Типа оборудования в библиотеку Типы оборудования
1. Откройте библиотеку Типы оборудования любым из способов:
2. Кликните кнопку Add на панели инструментов библиотеки. В таблице появится новая строка.
3. Задайте параметры нового типа оборудования. Выберите из списка значение в поле прибор, кабель:
4. В поле Группа может быть произвольное название группы типов. Разделение типов на группы упрощает поиск типов в таблице.
5. В поле Имя типа может быть произвольное название типа.
6. Значок - значок, которым будет представлено на плане оборудование этого типа. Для загрузки значка кликните по полю, а затем по появившейся стрелке в правом верхнем углу поля.
Размер загружаемого графического файла может ограничиваться.
7. Обозначение - буквенно-цифровое обозначение оборудования этого типа.
8. Цвет - цвет для оборудования этого типа. Белый цвет означает отсутствие установленного цвета.
9. После заполнения нового типа кликните Assign или OK.
|
4. Выберите в библиотеке тип оборудования которое вы хотите добавить и кликните кнопку Assign (назначить) в окне Типы оборудования.
При выборе типа назначаются значения полям в разделе Тип оборудования в Базе оборудования:
| • | Цвет, |
5. Выбирайте параметры в Базе оборудования мышью и редактируйте.
Следующие параметры будут использоваться программой:
| • | Значок (для приборов) |
| • | Фото |
| • | Размеры прибора (для приборов) |
| • | Запас кабеля на подключение (для приборов) |
| • | Цена |
Если потребуется расчёт падения напряжения на кабеле, заполните:
для кабелей:
для приборов:
Остальные параметры справочные, могут использоваться для удобного поиска, фильтрации и группировки строк в таблице, а также для формирования стандартных форм Спецификации и Кабельного журнала (ГОСТ 21.110, ГОСТ 21.608, ГОСТ 21.613). Заполнять их не обязательно.
6. После заполнения всех полей закройте Таблицы оборудования и согласитесь с изменениями.
См. также: Таблицы оборудования, Импорт модели камеры, оборудования или кабеля с помощью ИИ
См. далее: Моделирование приборов и кабелей, Спецификация и Кабельный журнал
