C помощью VideoCAD можно размещать на плане и в 3D не только камеры, но и любые приборы. Приборы и камеры можно соединять кабелями.





Задача





Необходимо разместить контроллер и камеру, соединённые кабелем, получить Спецификацию и Кабельный журнал.



Порядок работы





Размещение контроллера



1. Откройте Таблицы оборудования кликнув кнопку Таблицы оборудования на Панели инструментов Графического окна.



2. Для выбора оборудования отсутствующего в проекте перейдите на вкладку База оборудования. Для выбора оборудования из уже имеющегося в проекте перейдите на вкладку Спецификация.



Уже имеющееся на плане оборудование можно просто копировать, как камеры и построения.



Если нужная марка прибора в Базе оборудования отсутствует, смотрите Добавление марки оборудования в Базу оборудования



3. Выберите нужную марку прибора в таблице и кликните кнопку Выбрать на панели инструментов Таблиц оборудования.

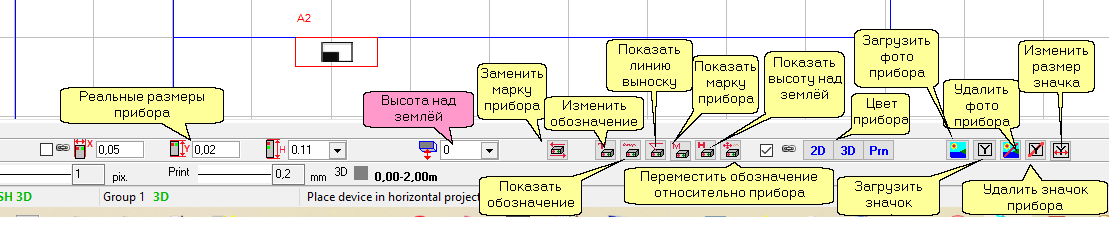

4. Проверьте и при необходимости скорректируйте Высоту прибора над землёй на Панели параметров текущего построения. Можно изменить и другие параметры размещаемого прибора.



5. Отметьте кликом место размещения прибора в горизонтальной проекции области отображения Графического окна.



Размещение Приборов делается двумя кликами: Первый клик отмечает точку угла прибора, второй клик отмечает ориентацию корпуса прибора относительно отмеченной точки.





Размещение камеры



1. Разместите камеру обычным образом, как описано примерах размещения камер различных типов.



2. Для того, чтобы в Спецификацию добавилась модель камеры и был учтён запас кабеля на подключение к камере, выберите модель камеры в комбобоксе Модель активной камеры на Панели инструментов Графического окна.



В Спецификацию добавляются не камеры, а используемые в проекте модели камер. Если камера не имеет назначенной модели, то она никак не отразится в Спецификации. Однако в Таблице камер такая камера присутствовать будет.





Размещение кабеля



1. Откройте Таблицы оборудования кликнув кнопку Таблицы оборудования на Панели инструментов Графического окна.



2. Для выбора оборудования отсутствующего в проекте перейдите на вкладку База оборудования. Для выбора оборудования из уже имеющегося в проекте перейдите на вкладку Спецификация.



Если нужная марка кабеля в Базе оборудования отсутствует, смотрите Добавление марки оборудования в Базу оборудования



3. Выберите нужную марку кабеля в таблице и кликните кнопку Выбрать на панели инструментов Таблиц оборудования.

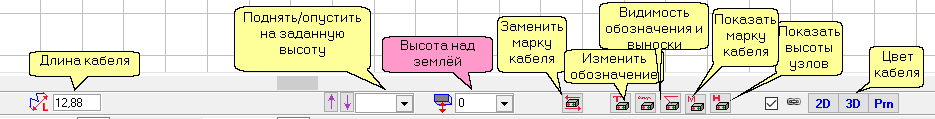

4. На Панели параметров текущего построения установите Высоту первого узла кабеля над землёй равным высоте прибора (2м) .



Для подключения кабеля к прибору узел кабеля должен попадать внутрь 3D модели прибора, для этого высота первого узла кабеля может быть в пределах от высоты прибора над землёй до верха прибора (высота над землёй+собственная высота прибора).





5. Отметьте кликом место размещения первого узла кабеля внутри размещённого прибора в горизонтальной проекции области отображения Графического окна.







6. Отмечайте узлы кабеля кликами по плану. Перед кликами проверяйте и корректируйте высоту каждого узла на Панели параметров текущего построения.



7. Отметьте последний узел кабеля в точке объектива камеры, предварительно установив высоту узла равной высоте камеры над землёй. Для окончания размещения кабеля нажмите Esc

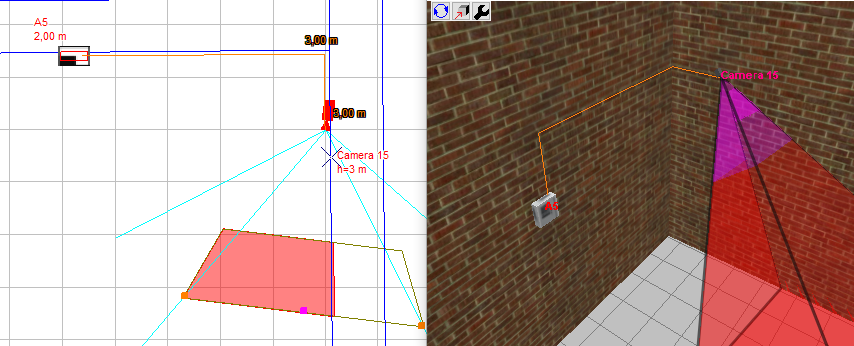

В Графическом окне и в окне 3D Мир получится такой результат.





Возможен другой способ прокладки кабелей: Первоначально кабели рисуются на плане обычным образом, без учёта высоты узлов и вертикальных участков. А затем узлам назначаются высоты, а для формирования вертикальных участков добавляются дополнительные узлы.



См. подробнее: Редактирование кабелей



Чтобы убедиться что кабель соединился с прибором и камерой и правильно посчитался



8. Откройте окно Таблицы оборудования, перейдите на вкладку Кабельный журнал.



Кликните Таблица>Заполнить из проекта на Панели инструментов Кабельного журнала.

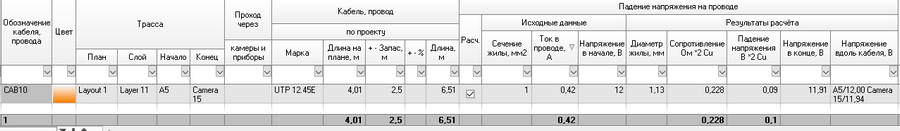

Убедитесь что в кабельном журнале присутствует новый кабель. В поле Обозначение кабеля обозначен наш кабель, В поле Трасса>Начало обозначен наш прибор, В поле Трасса>Конец обозначена камера. В графе Длина на плане посчитана длина кабеля в 3D, с учётом вертикального участка. В графе +- Запас присутствует сумма Запасов на подключение нашего прибора и камеры, а в поле Длина обозначена длина кабеля с учётом запаса.



Если в параметрах Прибора и Камеры введены параметры питания, а в параметрах кабеля указано сечение, то в Кабельном журнале будет расчёт падения напряжения вдоль кабеля с расчётом напряжения на каждом потребителе. В этом простом примере потребитель один - камера.





9. Перейдите на вкладку Спецификация.



Кликните Таблица>Заполнить из проекта на Панели инструментов Спецификации.

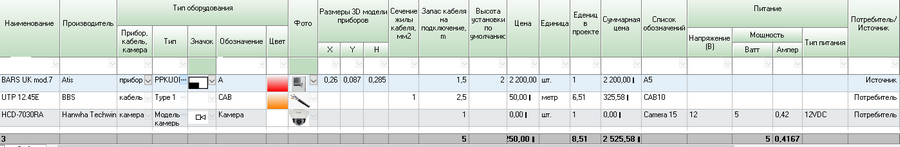

Убедитесь что в спецификации присутствуют прибор, кабель и модель камеры, посчитаны количества и запасы.

Если модель камеры в спецификации отсутствует, то возможно, вы не назначили камере модель.





Выбрав соответствующий преднастроенный Вид Спецификации или Кабельного журнала можно получить Спецификацию согласно ГОСТ 21.110 и Кабельный журнал ГОСТ 21.608 или ГОСТ 21.613.
