Территории - это инструмент анализа проекта.
Территории - это ограниченные области на плане объекта, требующие видеонаблюдения с определёнными параметрами. VideoCAD вычисляет параметры видеонаблюдения, которые обеспечивает проект в границах территорий и представляет их в виде таблицы.
Использование Территорий позволяет:
| • | Формализовать техническое задание и результаты проектирования. Техническое задание может представлять собой простой список выделенных на плане территорий с необходимыми параметрами наблюдения. |
| • | Получать результаты проектирования в виде числовых значений, удобных для анализа и дальнейшей обработки. |
| • | Эффективно работать с проектами с большим количеством камер, с плотным размещением камер и пересекающимися проекциями зон обзора. |
| • | Использование территорий является шагом в сторону автоматизации проектирования видеонаблюдения. |
Работа с Территориями возможна только в VideoCAD Professional

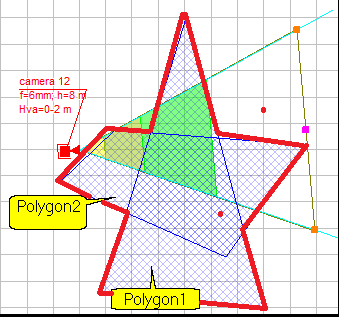

На плане каждая территория ограничивается одним или несколькими замкнутыми Полигонами произвольной формы.
Полигоны территорий в 2D могут различаться цветом, типом или отсутствием штриховки, могут скрываться. В 3D Полигоны территорий могут ограничиваться вертикальными плоскостями и различаться цветом или не отображаться.
В проекте может быть неограниченное число территорий. Территории могут пересекаться, могут входить друг в друга.
Каждой территории назначается Шаблон плотности пикселей из имеющихся в окне Плотность пикселей (например: Home Office Scientific Development Branch, P 78.36.008-99, European Standard EN 50132-7, Критерии Джонсона и др.), независимо от Шаблонов плотности пикселей, назначенных отдельным камерам.
В каждом Шаблоне плотности пикселей установлен Критерий расчёта из списка:
| • | плотность пикселей по вертикали (горизонтали), |
| • | высота (ширина) поля зрения, |
| • | количество пикселей по вертикали (горизонтали), приходящихся на объект с высотой (шириной), |
| • | часть высоты (ширины) поля зрения, занимаемая объектом с высотой (шириной). |
Согласно значению Критерия Шаблона плотности пикселей производится расчёт параметров каждой Территории:
| • | Минимальное, максимальное и среднее значение Критерия (например, плотности пикселей) на площади территории; |
| • | Площадь территории, наблюдаемая в соответствии с каждым регионом Шаблона плотности пикселей (например: Идентификация, Опознавание, Наблюдение.. ) |
Кроме этого, вычисляются параметры каждой территории:

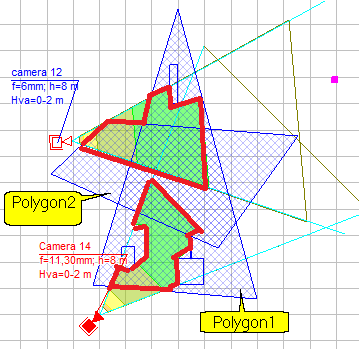

| • | Площадь территории, наблюдаемая камерами; |
| • | Площади территории, наблюдаемые одновременно двумя, тремя и четырьмя камерами. |
| • | Число и список Приборов внутри территории. |
Площади могут вычисляться в абсолютных значениях или в % от всей площади территории.
Расчёт территорий выполняется с ограниченными препятствиями зонами контроля камер, с учётом затенений.
При расчёте Территорий учитываются только части проекций зон контроля камер, входящие в регионы назначенного Шаблона плотности пикселей. Часть зон контроля вне регионов считается недостаточно подробной и не учитывается.
Для каждого граничного значения Критерия может вычисляться:
площадь территории, удовлетворяющая граничному значению Критерия
или
площадь пересечения территории с соответствующим регионом плотности пикселей ( Только пересечения )
Пример для региона Monitor (Наблюдение):

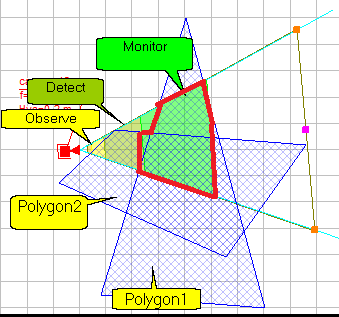

Пересечение территории с регионом Monitor |

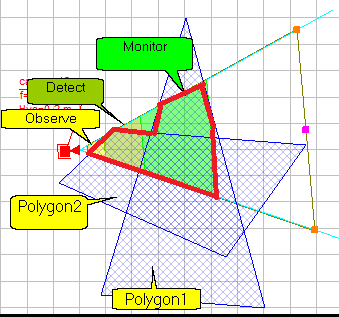

Часть территории, удовлетворяющая граничному значению Критерия Monitor |
|
|
Например: часть территории, удовлетворяющая самому строгому значению Критерия “Идентификация” удовлетворяет всем менее строгим значениям Критерия. Поэтому площадь территории, удовлетворяющая значению “Опознавание” считается как объединение регионов “Опознавание” и “Идентификация”. А площадь территории удовлетворяющая наименее строгому значению Критерия “Наблюдение” считается как объединение всех регионов Шаблона плотности пикселей.
При расчёте Территорий не учитываются скрытые камеры и позиции камер , камеры и позиции камер находящиеся на невидимых слоях или в невидимых группах, а также скрытые родительские камеры мультисенсорных камер. Пользуясь этим, вы можете исключать определённые камеры из расчёта территорий.
PTZ камеры не могут контролировать свои зоны контроля непрерывно. Поэтому параметром PTZ Территории можно исключать из расчёта PTZ камеры.

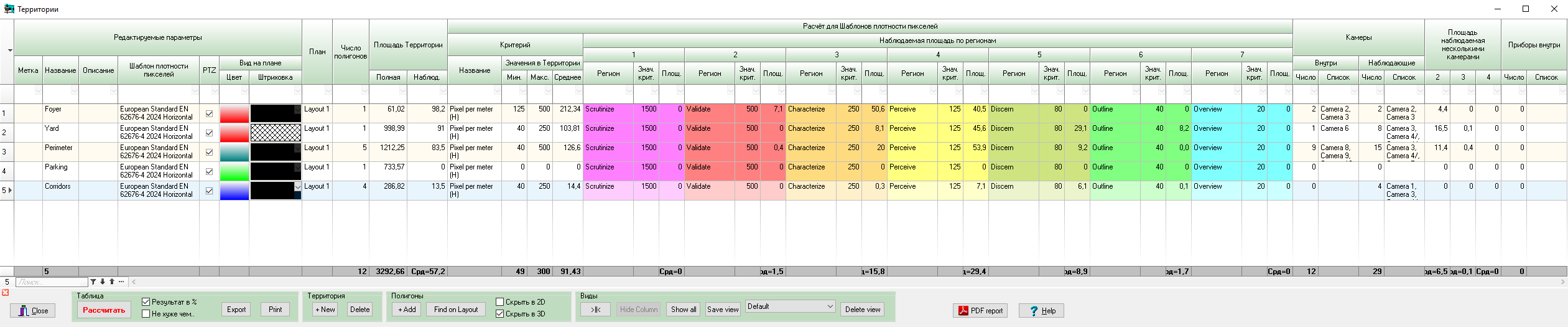

Территории со всеми параметрами и результатами расчёта отображаются в Таблице территорий.
 |
| Кликните чтобы развернуть |
Вы можете выбирать для отображения в таблице только интересующие вас параметры (столбцы), сохранять настройки таблицы в Виды и быстро переключаться между Видами.
Таблица территорий может включаться в PDF отчёт.
См. далее: Интерфейс таблицы, Панель инструментов, Контекстное меню, Параметры территорий.
См. также: Анализ проекта. Работа с Территориями. Полигоны включённые в Территории, PDF отчёт>Территории
