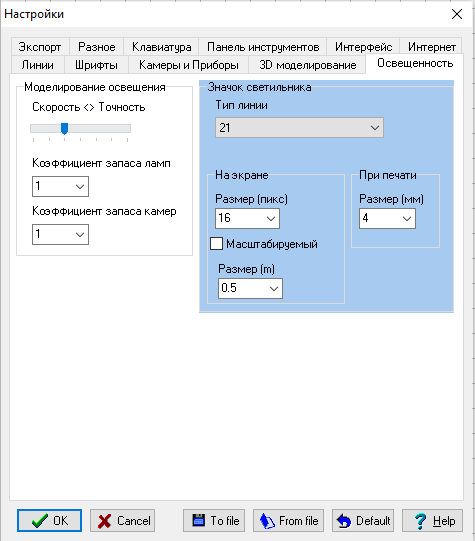

Моделирование освещения



Параметры на этой панели участвуют в моделировании, только если включено Моделирование освещения.



С помощью движка Скорость<>Точность можно выбрать компромисс между точностью моделирования границ освещённых областей и скоростью моделирования освещения.



Коэффициент запаса ламп позволяет заложить запас на разброс параметров ламп и светильников, старение ламп, отклонения питающего напряжения, а также загрязнение светильников в процессе эксплуатации.



В процессе эксплуатации КПД светильников снижается в зависимости от загрязнённости окружающей среды.



Рекомендуемые коэффициенты запаса ламп, согласно CIE 97:



0.8 - очень чистое помещение, ежегодное обслуживание.

0.67 - чистое помещение, 3х летний цикл обслуживания;

0.57 - среднее помещение, 3х летний цикл обслуживания;

0.5 - внутренняя или наружная система, сильная загрязнённость;



Если питающее напряжение нестабильно, или ниже нормы (например из-за тонких питающих проводов) то следует уменьшить значение коэффициента запаса ламп пропорционально возможным просадкам.



Коэффициент запаса камер позволяет заложить запас на разброс чувствительности камер, деградацию видеосенсоров, а также загрязнение объективов в процессе эксплуатации.



Рекомендуемые коэффициенты запаса камер:



0.7 - очень чистое помещение, ежегодное обслуживание.

0.6 - чистое помещение, 3х летний цикл обслуживания;

0.5 - среднее помещение, 3х летний цикл обслуживания;

0.4 - внутренняя или наружная система, сильная загрязнённость;



Значок светильника





Размер и тип линии по умолчанию для значков светильников.



Отдельно задаётся размер значка при отображении на экране и при печати.



Для каждого светильника может быть назначен любой тип линии во время размещения светильника. Светильник рисуются линиями по умолчанию, если не выбирать специальный тип линии.

Впоследствии тип линии можно изменить с помощью инструмента Изменить тип линии.



Масштабируемый



Если чекбокс отмечен, то значки светильников масштабируются вместе с другими построениями. При этом размер значков задаётся в метрах (футах) в окошке Размер ниже.

Если чекбокс не отмечен, то значки не масштабируются.  Размер значков задаётся отдельно на экране в пикселях, в окошке Размер (пикс.) и при печати в миллиметрах, в окошке Размер (мм)



См. также: Значки приборов>Масштабируемый, Шрифты>Масштабируемый, Значок камеры>Масштабируемый

См также : Экспорт>DXF..>Размеры (unit)>Значков светильников, Экспорт>BMP..>Коэффициент масштабирования>Значков светильников



Размер



Размер масштабируемых значков в метрах (футах), в случае если чекбокс Масштаб. отмечен.
