Геометрия камеры

Видеосенсор и объектив

Калькулятор

Кликните чтобы развернуть
Кликните чтобы развернуть



Калькулятор предназначен для удобства расчета:

•отношения сторон видеосенсора;
•отношения сторон активной области видеосенсора (формата кадра);
•Кроп-фактора.



О применении калькулятора см. Задание размера активной области видеосенсора



Калькулятор можно вызвать кликом по кнопке в окне Видеосенсор и объектив.

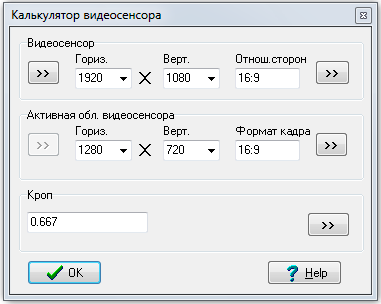

Калькулятор состоит из трех строк:



       Видеосенсор



В результате клика по левой кнопке в окошки Гориз. и Верт. копируются количества пикселей видеосенсора по горизонтали и вертикали из окна Чувствительность и разрешение. Если значения не заданы, то кнопка не доступна.

В окошки Гориз. и Верт. можно вводить любые значения с клавиатуры.

В окошке Отнош. сторон высвечивается вычисленное отношение горизонтального числа пикселей видеосенсора к вертикальному.



Внимание! Для вычисления отношения сторон видеосенсора необходимо делить максимальное количество пикселей по горизонтали к максимальному количеству пикселей по вертикали во всех возможных режимах камеры. В общем случае, максимальные числа пикселей могут отличаться от заданных в окне Чувствительность и разрешение.



Например: камера может выдавать кадры с разрешениями в пикселях

1920 x 1080, 1280 x 720, 640 x 360, 320 x 180, 160 x 90

1600 x 1200, 1280 x 960, 800 x 600, 640 x 480, 400 x 300, 320 x 240, 160 x120



Максимальное количество пикселей по горизонтали - 1920, максимальное количество пикселей по вертикали - 1200. Вероятное отношение сторон видеосенсора 1920/1200=1,6=16:10

Кликом по правой кнопке вычисленное значение отношения сторон видеосенсора копируется в окошко Отнош. сторон окна Видеосенсор и объектив.



       Активная область видеосенсора



В результате клика по левой кнопке в окошки Гориз. и Верт. копируются количества пикселей кадра на выходе камеры по горизонтали и вертикали из вкладки Обработка Панели параметров изображения. Если значения не заданы, то кнопка не доступна.

В окошки Гориз. и Верт. можно вводить любые значения с клавиатуры.



В окошке Отнош. сторон высвечивается вычисленное значение формата кадра.

Кликом по правой кнопке вычисленное значение формата кадра копируется в окошко Формат кадра окна Геометрия камеры.



       Кроп



Значение Кроп фактора вычисляется из заданных отношений сторон видеосенсора и выходного кадра.



Внимание! Рассчитанное значение Кроп верно, только если активная область видеосенсора не касается краев видеосенсора. Иначе Кроп=1 и результат расчета не имеет значения.



См. подробнее: О Кроп-факторе.



Для возможности вычисления Кроп необходимо, чтобы размеры в пикселях видеосенсора были больше или равны размерам в пикселях активной области. Иначе в окошке высвечивается Error.

Кликом по правой кнопке вычисленное значение Кроп копируется в окошко Кроп окна Видеосенсор и объектив.
